GFM高壓共相式封閉母線系列
1 產品用途及概述
GFM高壓共相式封閉母線系統，主要適用于變壓器至高壓配電屏之間的電氣連接、大型廠礦的供電系統、大型發電站、大型企業的自備電廠及發電機與升壓變壓器之間的電器連接。GFM高壓母線具有結構簡單、壓降小、安全可靠、抗短路性能好等特點、可廣泛用于6KV、10.5KV、 35KV等，電流在3500A以內的輸電系統，見外形尺寸(表2)。
可提供電流達4500A，電壓達35KV的產品。由于三相間被單獨隔開，形成三個獨立的空間，因而形成了比共箱封閉母線小的外部磁場，也可避免相間短路。

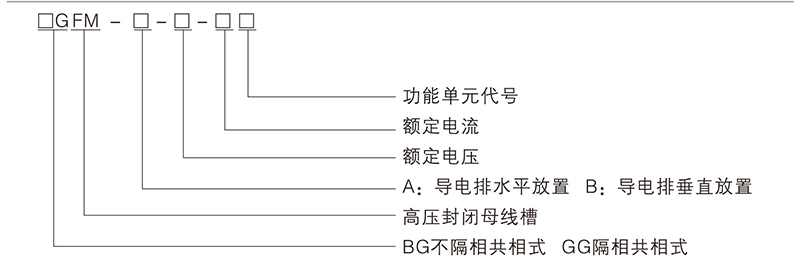

2 產品型號及含義
3 符合標準
GB/T 8349- 2000 GB2706-81
GB311-83
GB763-75
4 高壓金屬封閉母線功能單元
1
功能單元
長度m
2
直線段
2,3,4,5,
3
水平90°彎頭
1.0×1.0
垂直90°彎頭
1.0×1.0
4
膨脹帶
1.0
5
緣沖節
0.5
6
換向節
2.0
注:可根據用戶要求選擇長度。
5 產品特點

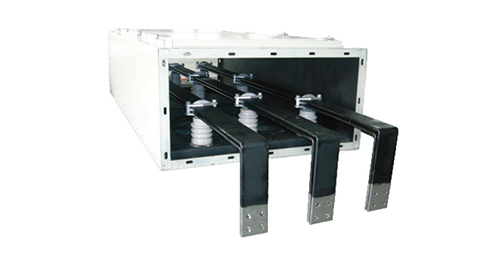

GFM系列高壓母線采用鋁合金外殼或鋼制外殼，具有散熱性能好、接地保護完善可靠等, 母排支撐采用了高強度、高性能的絕緣子支撐。具有良好的負載性能和抗短路性能。其結構緊湊、美觀、過載能力強、溫升低，采用GFM系列高壓母線槽以取代傳統的裸排走線方式，除具有安全可靠、外形美觀等特點，因高壓母線外殼為封閉式，可以減少意外事故,確保供電的可靠性。 GFM系列高壓封閉母線槽的外形尺寸及電氣性能基本上與國外同類產品相同，而在絕緣性能上則優于國外產品。
代號
功能單元
標準長度
代號
功能單元
標準長度
1
直線段
2
4
膨脹節
1
2
水平90°彎曲
1.0×1.0
5
緩沖節
0.5
3
垂直90°彎曲
1.0×1.0
6
換向節
2
注:可根據用戶要求定制長度。
6產品說明
6.1 GFM系列高壓封閉母線槽分戶內、戶外兩種，對接法蘭盤分內、外置式兩種，安裝維修窗口分向， 上或側面開啟式(用戶訂貨時注明)
6.2 配電方式:三相三線、35KV以下中性點不接地供電系統，母線安裝長度超過40~60m應設置換向節，以保證三相輸電平衡，在與設備連接和穿墻套管連接處采用緩沖段。安裝長度超過40m時在適當位置設置膨脹節，以吸收熱脹冷縮應力。
6.3 絕緣性能:符合交流高壓電器的絕緣GB311-83標準要求,負載性能符合GB763-74交流高壓電器長期工作制要求。
6.4 短路性能:符合GB2706-81交流高壓電路動穩和熱穩定試驗要求，接地保護符合IEC364- 5-54的要求。
6.5 設計單位及用戶可以根據提供系統的短路容量來選擇不同等級抗破壞力的絕緣子，常用絕緣子抗破壞力分為400kg, 800kg,1600kg三個要求。
6.6 本產品符合國家相關的專業標準技術要求。
7 主要技術參數
7.1 絕緣水平
金屬封閉母線的絕緣水平，參照GB/3111. GB/T114048. 1的要求規定如表1。kV 表1
額定電壓
(有效值)
最高電壓
(有效值)
絕緣水平
額定1min工頻耐受電壓
額定雷電沖
擊耐受電壓
(峰值)
濕試(有效值)
干試(有效值)
1
1.2
-
4.2
8
3.15
3.6
18
25
40
6.3
7.2
23
32
60
10.5
12
30
32
75
（13.8）
15.8
36
42
95
15.75
18
40
57
105
（18）
21
45
61
115
20
24
50
68
125
（24）
27.6
60
75
150
35
40.5
80
100
185
7.2金屬封閉母線的動、熱穩定
金屬封閉母線的動、熱穩定電流見表2。 表2
用途
額定電流有效值
A
動穩定電流
(峰值)
kA
熱穩定電流
(2s)(有效值)
kA
發電機主回路離
相封閉母線
3150～40000
125、160、200、250、315、400、500、630
50、63、80、100、125、160、200、250
發電機分支回路
離相封閉母線
630～4000
200、250、315、400、500、630、800
80、100、125、160、200、250、315
隔相共箱封閉母線
1000～6300
40、63、80、100、125、160
16、25、31.5、40、50、63
不隔相共箱封閉母線
1000～6300
63、80、100、125、160
25、31.5、40、50、63
7.3金屬封閉母線各部位的允許溫度和溫升
金屬封閉母線在正常使用條件下運行時，各部位的溫度和溫升應簽合表3的要求。
金屬封閉母線的部件
最高允許溫度C
最高允許溫升K
導體
90
50
螺栓緊固的導體
或外殼的接觸面
鍍鋁
105
65
不鍍
70
30
外殼
70
30
外殼支持結構
70
30
絕緣件
接GB/T 11021由絕緣材料
種類確定(見表4)
強迫冷卻的離相封閉母線，制造廠應分別提供母線各部位在允許溫度和溫升條件下，強迫冷卻和自然冷卻時的額定持續運行電流值。
絕緣材料的允許溫度 表4
絕緣材料耐熱等級
最高允許溫度℃
Y
90
A
105
E
120
B
130
F
155
H
180
8 相應電壓等級尺寸參數
僅供參考
額定電壓(KV)
3.15
6.3
10.5
絕緣等級(KV)
18/40
23/60
35/75
額定電流(A)
外形尺寸(LxH)(mmxmm)
1000
800×500
1000×440
1200×560
1400×500
1200×560
1400×500
1600
800×500
1000×440
1200×560
1400×500
1200×560
1400×500
2000
800×500
1000×440
1200×560
1400×500
1200×560
1400×500
2500
800×500
1000×440
1200×560
1400×500
1200×560
1400×500
3000
800×500
1000×440
1200×560
1400×500
1200×560
1400×500
3500
800×500
1000×440
1200×560
1400×500
1200×560
1400×500
4000
800×500
1000×440
1200×560
1400×500
1200×560
1400×500
4500
800×500
1000×440
1200×560
1400×500
1200×560
1400×500
注：可根據用戶要求定制外形尺寸
金屬封閉母線承受表2規定的動、熱穩定電流作用后,不得有影響產品正常工作的任何機械損傷，如母線導體、金具、外殼、支持等零、部件有明顯變形，絕緣子、套管及其他絕緣部件因損傷而引起絕緣性能降低(如有爭議，可用相應絕緣性能試驗結果判斷) ;不得有接頭熔焊或有影響正常工作的燒傷(如有爭議，則以額定電流下的溫升不得大于規定值來判斷)
注:金屬封閉母線用螺栓堅固的導體或外殼的接觸面不應用不同的金屬或金屬鍍層構成
