母線槽失壓事故的處理

當母線槽產生故障或電壓消失后，現場運轉值勤員應當即陳述值勤調度員，一起將故障或失壓母線槽上的開關全部斷開。若廠用或站用電源消失應當即設法康復其電源。隨后，現場值勤人員應當即對停電母線槽進行外觀查看，并把查看狀況及維護動作狀況及時陳述當值調度員。調度員應按下述準則處理:

(1)若承認是維護誤動作，應當即康復母線槽運轉。若是銜接在該母線槽上元件飯障越級形成的母線槽失電,應格故障元件阻隔后康復母線槽運轉。

(2)若有顯著的故障點能夠阻隔，

扭速將故障點曦離,并康復母線槽運轉。

(3有顯著故障點但無法迅速阻隔時,若是雙圖線中的—條母線槽故障,在承認故障母線槽上的元件無故障后,可將其倒至運轉母線槽后康復送電，一定要注

意先拉開故障母線槽上的刀閘后再合正常母線槽上的刀閘。

(4)找不到顯著故障點時，可對停電母線槽試送電--次。此刻。應盡或許用外來電源，試送開關有必要無缺，并有齊備的繼電維護。有條件者可對故障母線槽零起升壓，正常后再與體系并列。

母線槽失壓事故事例剖析

1..事故經過

某電廠20OkV開關站選用SF6封閉式組合電器(簡稱GIS)，2004年 12月3日，4號機組開機并網后,報“4號發變組差動回路異常”。經運轉檢修多方排查,開始判別原由于4號發變組差動電流互感器4BA6相內部斷線。

12月6日對電流互感器4BA6B相進行查看處理，票中的安全措施有斷開204開關，拉開204C刀閘、204D刀閘，合204DO地刀等。12月7日，檢修持票將該距離4BA6B相氣窒內SF6氣體抽至零表壓后(該氣室內還有1個大氣壓的 SF6氣體)。打開B相氣室端蓋，對斷線進行處理后回裝好端蓋，在對氣室抽真空時，報“220kVo母線槽復合電壓動作"，“220kVD母線槽維護動作”，銜接于D母線槽上的一切電氣元件全部跳閘，D母線槽失壓。

事故后當即中止4BA6斷線處理作業面相應的作業，安排人員對D母線槽維護設備進行全面查看,經查看保住設備未見異常，保住動作正確，掃除D母線槽維護誤動的或許。一起，D母線槽轉檢修，安排人員對D母線槽維護范圍內的一切設備外觀、絕緣等進行排查試驗。當打開204D刀閘的調查孔時，發現204D刀閘B相靜觸頭屏蔽罩已擊穿，其他地方未見異常，確定D母線槽維護動作的原因:220kV204D刀閘B相靜觸頭對設備外殼放電。

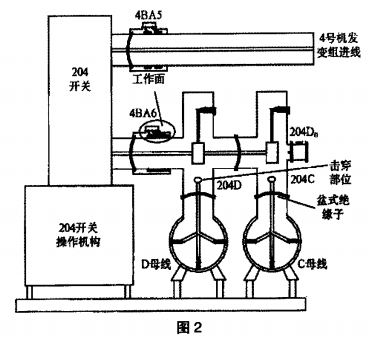

2. 事故原因剖析(見圖2)

(1)從開關站4號機發變組進線距離示意圖2能夠看出，距離內的SF6氣體用盆式絕緣子分隔成不同的氣室，電流互感器4BA6、204D刀閘同處個氣室,204D 刀閘的靜觸頭直接連在D母線槽上，帶有220kV電壓。為了處理電流互感器4BA6B相斷線故障，有必要抽出該氣室的SF6氣體開蓋進行，處理過程中該氣室一直堅持1個大氣壓的 SF6氣體(即零表壓的SF6氣體)，經廠家出廠前試驗，此種狀況能夠耐受額定電壓，因此204D刀閘靜觸頭沒有對外殼放電。故障處理完后回充SF6前，有必要對該氣室進行抽真空，抽真空的過程中絕緣強度不斷降低，降至擊穿強度時，204D 刀閘靜觸頭對外殼放電，形成觸頭屏蔽罩擊穿，D母線槽失壓,這是事故的直接原因。

(2)查看處理斷線故障前,檢修人員對GIS開關站設備功能把握不全面，特別是GIS各氣室距離方位不清楚，在制定安全技能措施時考慮不周全，沒有將與之相連的D母線槽停電，是導致事故產生的主要原因。

(3)廠內的技能辦理不到位,GIS開關站各距離氣室方位圖未整理成冊，人員不了解GIS開關站各距離室的具體狀況，是導致事故產生的一個重要原因。

(4)廠內的安全辦理不到位，對嚴重設備缺點的處理不妥，開工前未舉行安全技能剖析會、未制定安全技能措施，也是導致事故產生的一個重要原因。

3.避免事故再次產生的措施及對策

(1)請制作廠有關人員或專家到現場對GIS運用維護等進行講授輔導，使全廠人員進一步了解 GIS 設備內部結構，把握設備的功能和操作維護，避免類似事故產生。

(2)加強技能辦理作業，修編和完善機電設備檢修維護規程及其他設備檢修維護規程,制作GIS各距離氣室平面布置圖，完善廠內相關圖冊。

(3)加強安全辦理。對嚴重缺點的處理，在開工前一定要安排各相關部門人員舉行安全技能剖析會，制定出卓有成效的安全技能措施、實施計劃及危險點控制措施，嚴格按制定的計劃措施安排施工。

(4)強化員工的安全理念，牢固樹立“安全第一”的思維，深化學習安全規程和設備檢修規程等規程規范并嚴格執行，使員工的作業規范化、制度化,消除作業中人的不安全行為和物的不安全狀況，確保正常的安全出產。

(5)對于設備制作設備存在的質量問題,利用電廠一年一度的小修機會，按距離對GIS進行查看性檢修，掃除設備制作設備過程中因質量問題帶來的不安全要素。

事故預防措施要點

從上述剖析能夠看出，采納以下措施能夠有用減少母線槽失壓事故的產生:

(1)注重和加強繼電維護設備的運轉和維護,及時消除二次回路和設備上的缺點和隱患，滿意“四性”要求。

(2)加強對設備的巡檢,進步設備辦理水平和檢修質量。

(3 )加強安全訓練，進步安全意識，嚴格執行各項安全制度，避免人為事故的產生。

(4)通過事故演習、定時訓練等形式，進步運轉人員的事故處理才能。

(5)合理安排母線槽及檢修方法，減小任一母線槽故障對體系形成的影響。

(6)搞好電網規劃建造，進一步加強重要供電小區的改造。

(7)確保及進步母差維護投入的可靠性。

(8)母線槽停電前應切實落實各項安全措施,做好事故料想。

結束語

事故處理的精確、迅速是電網安全安穩運轉的重要確保。電網運轉人員應了解母線槽失壓事故的處理計劃，一起采納有用措施，以避免母線槽失壓事故的產生，降低事故影響,進步事故應對才能。
